Дата: Суббота, 17 Ноября 2012, 09:57:42 | Сообщение # 1
Группа: Старейшина
Сообщений: 691
Статус: Отсутствует

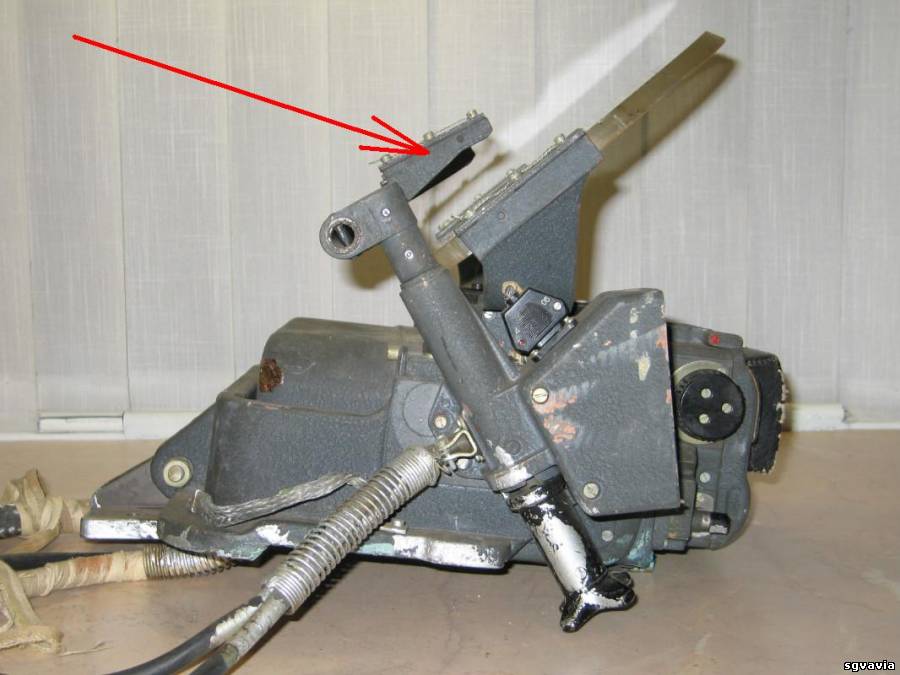

Появилась новая «игрушка» прицел АСП-5НД. Кто знает, что за дополнительное поворотное стекло должно быть перед основным? В данном экземпляре самого стекла нет. Только кронштейн.
Дата: Понедельник, 19 Ноября 2012, 22:45:59 | Сообщение # 10
Группа: Ветеран
Сообщений: 176
Статус: Отсутствует
Саша- К сожалению, у меня нет TO MiG-21F-13, или инструкции вооружения. Но мне кажется, , что фильтр был использован на чешских самолетаx [но я могу ошибаться ]
Дата: Четверг, 22 Ноября 2012, 14:19:20 | Сообщение # 13
Группа: Старейшина
Сообщений: 691
Статус: Отсутствует
Quote (Vladmode)
Схем прицелов нигде нет . С ПФД-21 разбирался . Понаходил опытным путём запитку ламп - в принципе работает . 5НД думаю распиновка абсолютно другая . Чем могу - помогу .

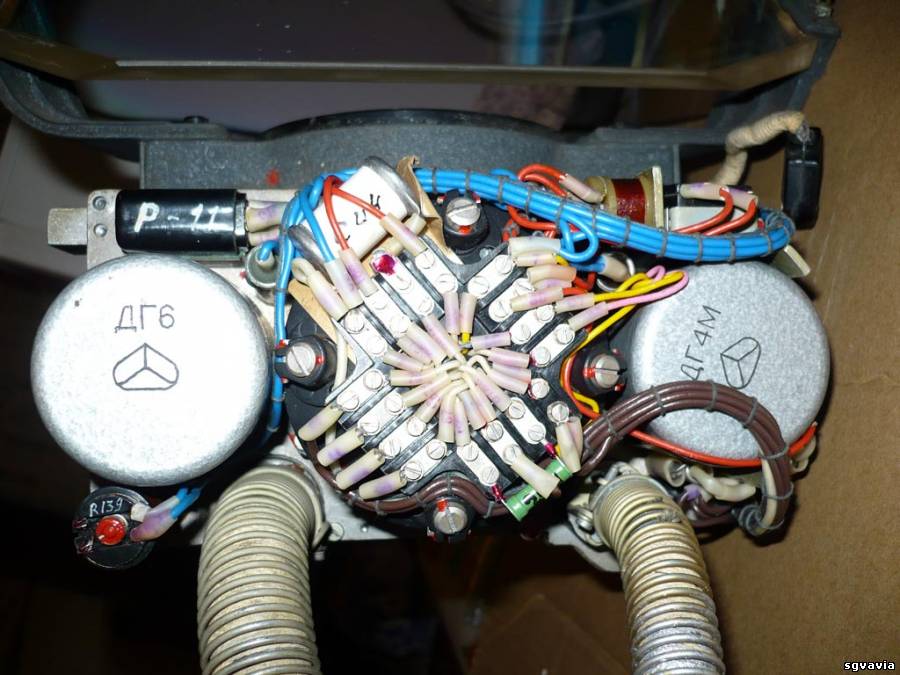

Сама распиновка мне наверно мало чем поможет, тем более, что у меня и разъемы срезаны с жгутов. Я подумал, что ты внутреннюю схемы вычертил. Саму лампу включить мало, кстати сказали, что питание лампы 6 вольт верно? На 5НД стоят два мотора и еще какая-то штука с кучей проводов – это что такое не знаешь?
Дата: Пятница, 23 Ноября 2012, 18:53:26 | Сообщение # 14
Группа: Друзья СГВ
Сообщений: 103
Статус: Отсутствует
Схему не чертил . Штука с проводами судя по всему датчик (в 21ПФД такой же ), который снимает положение подвижной марки и передаёт эти параметры другим потребителям . Возможно радиоприцельным системам .
Дата: Суббота, 24 Ноября 2012, 09:04:18 | Сообщение # 15
Группа: Старейшина
Сообщений: 691
Статус: Отсутствует
Влад, а по моторам что можешь подсказать? Судя по маркировке ДГ должен быть «двигатель генератор», но имеет два вывода, отсюда следует, что не генератор. В справочнике таких двигателей нет.
Дата: Воскресенье, 25 Ноября 2012, 14:20:40 | Сообщение # 16
Группа: Друзья СГВ
Сообщений: 103
Статус: Отсутствует

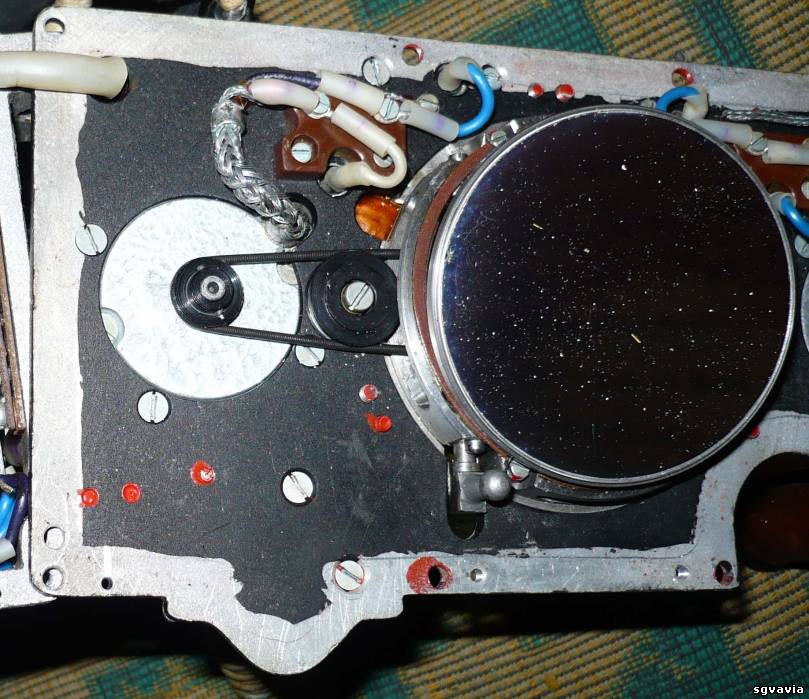

Двигатель в этом узле для раскрутки зеркала подвижной марки . (ДГ- вероятно двигатель генератор ). У меня стоит один по крайней мере . Запитка 36 В 400 Гц 2 фазы . Включал - раскручивается зеркало . Если напрячься и взять прицел в руки - помотать ним , то в режиме "гиро" и вращающемся зеркале подвижная марка начинает уходить в направлении противоположному вектору возмущения и потом подтягивается к центру . Короче как в жизни . А на хрена узел с кучей проводов : есть два подозрения - либо съём данных о положении зеркала (т.е. подвижной марки) и передача доп.потребителям (как я и писал раньше- радиоприцелы и т.д.) либо дополнительное управление зеркалом (коррекция подвижной марки) от какого-нибуть баллистического вычислителя (типа для разных типов вооружения - своя поправка вносится ). Короче АУУУ !!! Спецы по вооружению и прицельным системам - поправте нас и просветите !!!:) Ваши знания нужны нам !
Сообщение отредактировал Vladmode - Воскресенье, 25 Ноября 2012, 14:22:20
Дата: Четверг, 29 Ноября 2012, 19:31:59 | Сообщение # 20
Группа: Старейшина
Сообщений: 691
Статус: Отсутствует

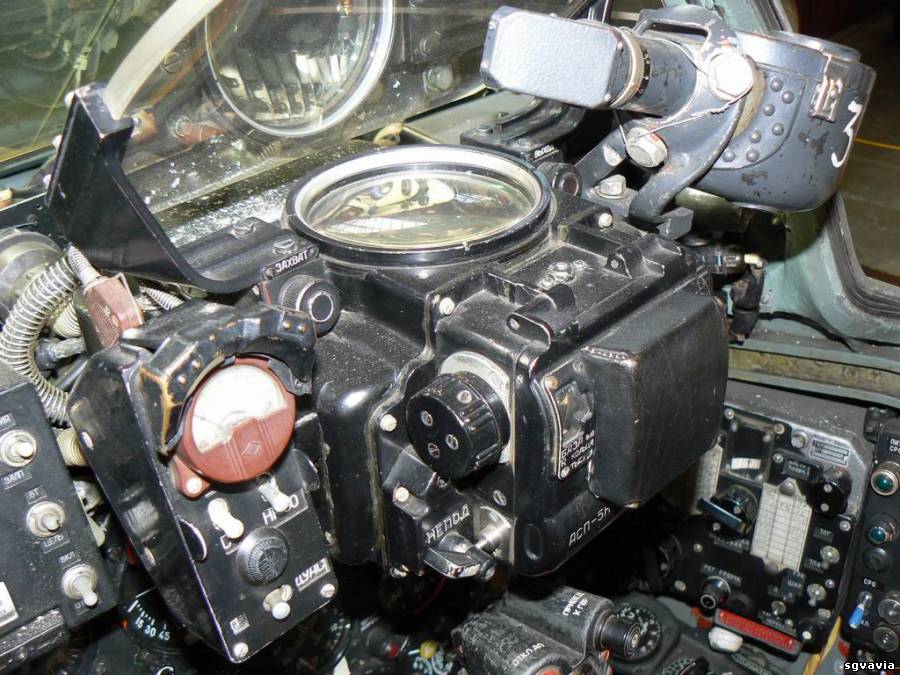

Кто подскажет. Когда загорается сигнальная лампа «Захват» на прицеле АСП-5НД. При захвате цели головками ракет или при захвате цели радиодальномером? Александр
Дата: Четверг, 29 Ноября 2012, 21:28:39 | Сообщение # 21
Группа: Ветеран
Сообщений: 176
Статус: Отсутствует
Quote (RA3DCS)
Когда загорается сигнальная лампа «Захват» на прицеле АСП-5НД. При захвате цели головками ракет или при захвате цели радиодальномером?
Саша -на ASP-21PFD - при захвате цели радиолокационную станцию. При захвате цели головками ракет -Пилот получает звуковой сигнал к наушникам пилотного шлема.
Дата: Пятница, 30 Ноября 2012, 07:36:28 | Сообщение # 22
Группа: Старейшина
Сообщений: 691
Статус: Отсутствует
Quote (babcia131)
Саша -на ASP-21PFD - при захвате цели радиолокационную станцию.
Юрек, действительно на самолетах с РЛС сигнал "Захват" поступает с блока 42 (РЛС) станции РП-22. а как было на Миг-21Ф (Ф-13) и на МиГ-21У где нет РЛС? Александр
Дата: Пятница, 30 Ноября 2012, 13:08:41 | Сообщение # 23
Группа: Прохожий

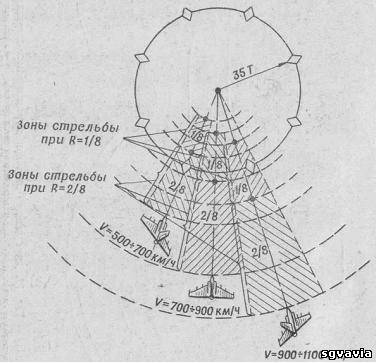

Вообще, при атаке в/ц, на 5-ке, вводили базу цели и работали по дальномерному кольцу. РД-5, использовался как подспорье- для контроля дальности до цели, либо, когда база цели известна приближенно, то шел контроль дальности дополнительно по РД-5. Не помню точно, но точно- удобней было работать то ли на 5-ке, то ли на 7-ке в режиме работы прицела "Дфикс.= 300м".
Дата: Суббота, 01 Декабря 2012, 09:21:11 | Сообщение # 25
Группа: Старейшина
Сообщений: 691
Статус: Отсутствует
Если я правильно понял, при атаке наземной цели, когда в вычислитель вводятся данные о дальности цели с блока наклонной дальности сигналы «Захват» и «Выход» - не работают! Александр
Дата: Суббота, 01 Декабря 2012, 17:54:09 | Сообщение # 29
Группа: Прохожий
Нет, не он. Это обычная 5-ка. У того отражатель уже. Дальномерное кольцо было не сплошное, а состоящее из ромбиков, шкала на нем была и сам немного поменьше.
Дата: Воскресенье, 02 Декабря 2012, 10:52:08 | Сообщение # 31
Группа: Старейшина
Сообщений: 691
Статус: Отсутствует
Quote (Гость)
так и АСП- 7ПФМ-Б
В инструкции летчику МиГ-21УМ имеется упоминание прицела АСП-ПФМ-Б - это не он?
Прицел АСП-5НД обеспечивает то же, что и прицел АСП-ПФМ-Б, и отличается от него следующим: — отсутствует блок наклонной дальности; — отсутствует режим фиксированной дальности 300 м, в связи с чем рукоятка БАЗА имеет одну шкалу; — отсутствует сигнализация ПУСК; — не обеспечивается сигнализация ВЫХОД при стрельбе по наземной цели. Александр
Дата: Понедельник, 03 Декабря 2012, 21:40:29 | Сообщение # 33
Группа: Старейшина
Сообщений: 691
Статус: Отсутствует
Начинаю подключать свою «железку» к авиасимулятору. Начинаем с простого к сложному. Сигнальная лампа Захват, сейчас она загорается независимо, что мы захватили : помеху, землю, воздушную или наземную цель, а как должно быть на самом деле при работе с СРД-5?
Дата: Среда, 26 Декабря 2012, 13:29:26 | Сообщение # 35
Группа: Друзья СГВ
Сообщений: 103
Статус: Отсутствует
Пока ещё ничего не подключал . Но мысль есть . Если Стасик вытащит из сима переменную "дальность до захваченой цели" , то можно завязать и отработку ввода дальности (ручкой на РУДе ) в прицел и захват , и отработку дальности на шкале прицела. Т.е. смоделировать нормальную работу прицела . Только вопрос в реализации режима "ГИРО" (ведь тут завязано всё на плавающем зеркале ) и адекватном восприятии изображения сеток прицела . Думаю без линзы Френеля не обойтись . Какие Ваши мысли , коллега ?
Сообщение отредактировал Vladmode - Среда, 26 Декабря 2012, 13:31:55
