Кислородное оборудование предназначено для повышения парциального давления кислорода во вдыхаемой смеси вследствие увеличения его концентрации и избыточного давления.

В зависимости от способа хранения кислорода на самолетах применяют системы с использованием газообразного или жидкого кислорода. Применение жидкого кислорода позволило в 5—6 раз уменьшить массу и габариты емкостей для хранения кислорода. Вместе с тем усложнились условия его хранения и эксплуатации кислородных систем, поскольку жидкий медицинский кислород, находящийся в контейнерах вследствие низкой температуры и постоянного притока тепла извне, непрерывно испаряется, и поэтому необходимо пополнять его запас вплоть до вылета самолета. Современные емкости для хранения жидкого кислорода выполнены по принципу сосуда Дюара и сокращенно обозначаются КПЖ (кислородный прибор жидкостной). Между стенками его внешнего и внутреннего сосудов имеется значительная вакуумная изоляция, чем предотвращается интенсивное испарение жидкого кислорода.

На пассажирских самолетах применяются системы с использованием только газообразного кислорода. Газообразный кислород хранится в баллонах, и в зависимости от его давления системы подразделяются на кислородные системы высокого давления с максимальным значением до 15 МПа (150 кгссм2) и системы низкого давления — до 3 МПа (30 кгссм2).

По способу подачи кислорода кислородные приборы подразделяются на приборы с непрерывной и периодической подачей, а в зависимости от назначения — на стационарные, переносные и парашютные.

Приборы с непрерывной (струйной) подачей кислорода под маску удобны в пользовании и создают малое сопротивление вдоху. Однако они характеризуются большим расходом кислорода и небольшой высотностью применения изза того, что маска негерметично прилегает к лицу человека. Принцип непрерывной подачи кислорода положен в основу переносных, парашютных и стационарных приборов коллективного пользования пассажирами.

Переносные приборы используются теми пассажирами, которые по состоянию здоровья почувствовали необходимость в кислородном питании. Такими же приборами могут пользоваться и члены экипажа в случае необходимости выполнения работ вдали от рабочих мест.

На некоторых пассажирских самолетах взамен применения переносных приборов устанавливаются стационарные приборы коллективного пользования.

Парашютные приборы служат для обеспечения питания кислородом членов экипажа при аварийном покидании самолета. Они могут быть также использованы в качестве резервных источников кислорода при выходе из строя стационарного прибора.

На смотреть статью под номером 13.2 показана схема парашютного кислородного прибора КП27М. Емкостью для хранения кислорода служит батарея баллончиков . Батарея заполняется кислородом через зарядный штуцер 4. Давление контролируется манометром МК14М.

Прибор включается автоматически в момент катапультирования. Объединенный разъем, установленный на кресле, раскрывается прикрепленным к полу тросом. Верхняя колодка разъема уходит вместе с пилотом. Обратные клапаны, расположенные в штуцерах верхней колодки, перекрывают все коммуникации и изолируют органы дыхания от окружающей атмосферы.

В момент раскрытия объединенного разъема тросик 12 выдергивается из отверстия шпильки 6 пускателя 7, освобождая от стопорения рычаг 8 и шток 9. Шток под действием пружины перемещается и открывает запорнопусковой клапан 5. Кислород через капиллярную трубку 3, выполняющую роль редуктора, поступает в полость А из батареи баллончиков и из дополнительного баллончика 2. Затем кислород по каналу Б поступает в кислородную маску и пневмосистему компенсирующего костюма.

При отказе стационарного кислородного прибора или при израсходовании бортового запаса кислорода возможно ручное включение прибора КП27М. Для этого необходимо резко потянуть рукоятку .

Рабочие места экипажей самолетов оборудуются стационарными приборами с периодической подачей кислорода под герметичную маску или гермошлем. Они автоматически обеспечивают требуемое объемное содержание кислорода в зависимости от высоты полета, обладая большой экономичностью и высотностью применения. Основной недостаток таких приборов — значительное сопротивление при вдохе, что затрудняет процесс дыхания и требует определенных навыков для пользования прибором.

Принципиальная схема стационарного кислородного прибора с периодической подачей кислорода изображена на смотреть статью под номером 13.3.

Поскольку маска 9 герметично прилегает к лицу, при вдохе под действием разрежения под ней, открывается клапан вдоха 7, который соединяет маску с внутренним объемом прибора. При этом эластичная мембрана 4 прогибается и с помощью рычажного механизма 5 открывает клапан 6. Кислород из баллонов поступает к соплу инжектора и к кислородному индикатору. Вытекающая из сопла струя кислорода создает разрежение в смесительной камере, чем обеспечивается открытие клапана 13 подсоса воздуха и поступление воздуха В из кабины. Образующаяся воздушнокислородная смесь С по шлангу поступает под маску.

Состав вдыхаемой смеси по высотам автоматически регулируется клапаном подсоса 12, который связан с анероидной коробкой 11. При увеличении высоты полета давление воздуха в кабине уменьшается. В результате этого блок анероидов расширяется и, прикрывая клапан подсоса, уменьшает количество проходящего в смесительную камеру воздуха. На высотах 9000. 10 000 м этот клапан закрывается, и под маску поступает только чистый кислород. Однако и на меньших высотах по желанию члена экипажа можно прекратить доступ кабинного воздуха в прибор. Для этого необходимо поставить ручку 10 выключателя подсоса в положение «100% 02».

При выдохе давление во внутренней камере прибора увеличивается. Мембрана 4 перемещается в первоначальное положение и закрывает клапан 6, этим самым прекращая подачу кислорода. Продукты выдоха через клапан 8 поступают во внутренний объем кабины.

Для уменьшения сопротивления вдоху и предотвращения кислородного голодания в случае нарушения герметичности маски или агрегатов кислородной системы предусмотрен анероидный механизм избыточного давления. При полетах на высотах более 4000 м анероиды расширяются и оказывают давление на эластичную мембрану 4. Вследствие этого сопротивление вдоху значительно уменьшается. В том случае, если маска и шланги герметичны, при вдохе в камере возникает избыточное давление, которое деформирует мембрану. Возникшее усилие на мембране преодолевает затяжку пружины 2, и клапан 6 закрывается. В случае их негерметичности усилие через колпачок 3 деформирует мембрану, и клапан подачи кислорода открывается, обеспечивая непрерывную его подачу под маску.

Работоспособность прибора контролируется экипажем по кислородному индикатору. Движения сегментов 15 в такт с вдохом и выдохом сигнализируют о нормальной работе прибора.

Описанный прибор работает в режиме периодической подачи кислорода до высоты 12 000 м, а на большей высоте — в режиме непрерывной его подачи под избыточным давлением, достигающим максимального значения на высоте 15 000 м.

http://aviair.ru/visotnoe-oborudovanie-samoletov/

Высотное снаряжение
— носимые индивидуальные средства жизнеобеспечения лётчика, защищающие его от неблагоприятного воздействия разреженной атмосферы и гипоксии на больших высотах. В сочетании с различными системами индивидуальной защиты В. с. выполняет дополнительную защитную роль при действии перегрузок, воздушного потока при аварийном покидании летательного аппарата, низких и высоких температурах, УФ облучения, обеспечивает возможность выживания в случае аварийного приземления или приводнения летательного аппарата.
Основные виды В. с. — кислородные маски, высотные компенсирующие костюмы, гермошлемы, высотные скафандры. Выбор вида В. с. определяется лётно-техническими характеристиками летательного аппарата и режимом его полёта.

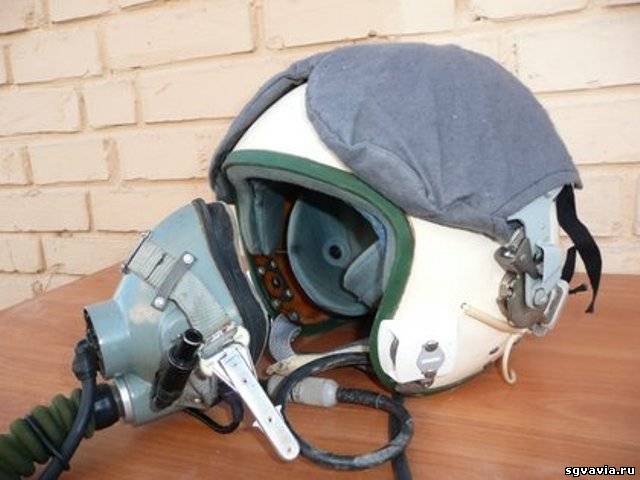

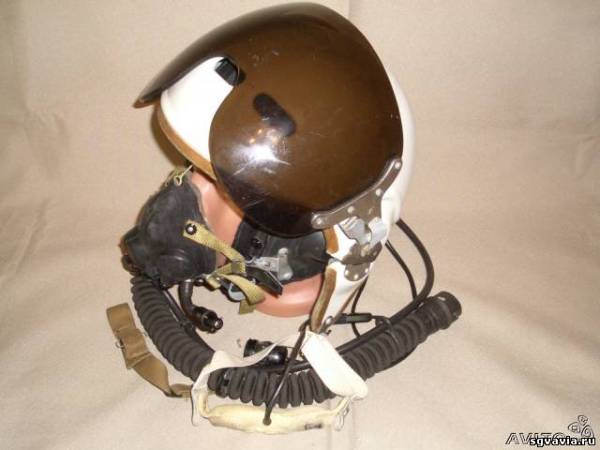

Кислородная маска предназначается для подачи в дыхательные пути кислородно-воздушной смеси или чистого кислорода под давлением, равным или превышающим внешнее давление. Герметическое прилегание маски к лицу и фиксация её на шлемофоне (защитном шлеме) обеспечивается обтюратором и системой крепления. В зависимости от способа подачи кислорода для дыхания используются маски открытого, полузакрытого, закрытого типа и маски с избыточным давлением. Маски открытого и полузакрытого типов (КМ-15 и КМ-19) с непрерывной подачей кислорода применяются в полётах на высоте до 8—10 км. Они безотказны в работе, просты по устройству и в эксплуатации, однако неэкономичны по расходу кислорода. Маска закрытого типа (КМ-16) используется с кислородными приборами типа «следящие лёгочные автоматы», подающими кислород только при создании разрежения в маске во время вдоха. Маска снабжена клапанами, которые обеспечивают необходимую направленность потоков вдыхаемого кислорода (газовой смеси) и выдыхаемого газа. Применяется в полётах на высоте до 12 км длительно (до нескольких ч) и на высоте до 13,5 км кратковременно (несколько мин). Маски с компенсированным клапаном выдоха и компенсатором натяга (КМ-32 и КМ-34) поддерживают избыточное давление, которое превышает внешнее давление примерно на 10 кПа. Без высотного компенсирующего костюма такая маска используется в полётах на высоте 15 км, а с костюмом — до 20 км.
Высотный компенсирующий костюм служит для поддержания исходных параметров тела при дыхании под избыточным давлением путём создания регулируемого внешнего давления. Он предупреждает чрезмерное растяжение лёгких и грудной клетки, смешение органов брюшной полости и депонирование крови в конечностях, вызываемые повышенным внутрилёгочным давлением. Костюм представляет собой подогнанный к телу с помощью шнуровки комбинезон из прочной ткани, обеспечивающей паро- и воздухопроницаемость, имеет пневматические устройства для натяжения ткани по периметру туловища и конечностей, в результате чего создастся давление на тело. В сочетании с гермошлемом , компенсирующими перчатками и носками применяется в полётах на высоте до 30 км и более. Костюм имеет относительно небольшие массу и габариты (по сравнению со скафандром), обеспечивает достаточную подвижность.
Длительность использования костюма с избыточным давлением лимитируется жёсткостью оболочки, значительно ограничивающей и затрудняющей дыхание и движения, а также неравномерностью давления на тело, из-за чего возможны локальные нарушения циркуляции крови и возникновение болевых ощущений.
Высотный скафандр представляет собой герметичную одежду с регулируемой газовой средой. Основные элементы скафандра; многослойный костюм из наружной, силовой, газонепроницаемой и теплозащитной оболочек, шлем, перчатки, крепёжные замки и шланги. Давление, газовый состав, температура и влажность воздуха регулируются системой наддува и кондиционирования. В скафандрах вентиляционного типа при подаче кислорода в шлем и воздуха в подскафандровое пространство происходит удаление углекислого газа и влаги. В скафандрах регенерационного типа кислород поступает в шлем из баллонов, а очистка выдыхаемого воздуха от углекислого газа, паров воды и других примесей осуществляется поглотителем. В таких скафандрах циркуляция газовой смеси по замкнутому контуру «скафандр — поглотительный патрон» обеспечивается вентилятором. Из-за больших габаритов, массы, необходимости постоянной вентиляции, затруднения и ограничения движений при избыточном давлении скафандр в авиации используется только в длительных стратосферных полётах.

Добавлено (21 Февраль 2011, 11.49.46)
---------------------------------------------

Добавлено (21 Февраль 2011, 11.55.07)
---------------------------------------------
Спасибо, интересная информация, тебя найти на скайпе возможно? Сильно вопросами заваливать не буду

Стандартные маски они использовали,как и на других типах.
